柱式传感器

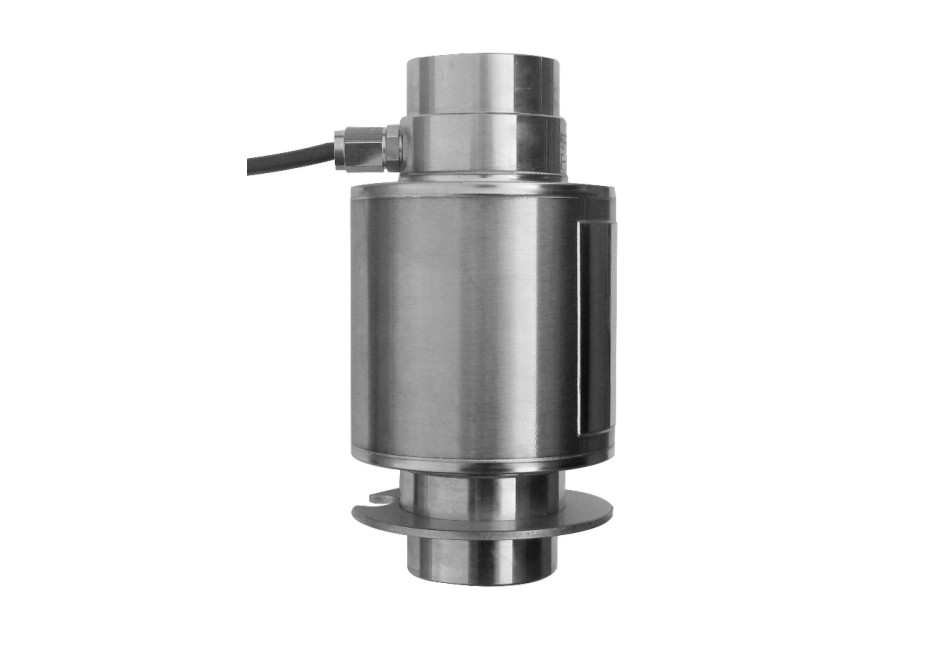

柱式称重传感器

一、特点与用途
1、传感器采用柱型梁结构压式结构，具有量程范围大、结构密封好，性能稳定可靠，安装使用方
便等特点。
2、广泛应用于水泥、煤炭等各种行业的电子汽车衡、轨道衡、平台秤及其它各种称重、测力的工
业自动化测量控制系统。

二、技术参数：
量 程 ФA B ФC ФD E F ФG SR 4-M
[0.2~0.5t 54 76 46 24 56 8 35 24 2-M5]
[1~6t 68 90 64 30 70 10 40 35 M6]
[10~20t 88 130 84 45 105 12 52 55 M8]
[25~30t 108 150 104 55 120 15 70 60 M10]

三、技术指标
1、技术参数
灵敏度 mV/V 1.5~2.0±0.05
灵敏度温度系数 ≤%F·S/10℃ ±0.05
非线性 ≤%F·S ±0.05
工作温度范围 ℃ -20℃～+80℃
滞 后 ≤%F·S ±0.05
输入电阻 Ω 350±10Ω
重复性 ≤%F·S ±0.03
输出电阻 Ω 350±5Ω
蠕 变 ≤%F·S/30min ±0.05
安全过载 ≤%F·S 150%F·S
零点输出 ≤%F·S ±1
绝缘电阻 MΩ ≥5000MΩ（50VDC）
零点温度系数 ≤%F·S/10℃ ±0.05
推荐激励电压 V 10V～15V。
